Guangdong Yanhui Hydraulic Co., Ltd. Xitoyda MSK071D-0300-NN-M1-UG1-NNNN yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Sizni fabrikamizdan sotiladigan MSK071D-0300-NN-M1-UG1-NNNN ulgurji savdosiga chin dildan tabriklaymiz. Narxlar ro'yxati va kotirovkalar bo'yicha biron bir savolingiz bo'lsa, iltimos, bizga elektron pochta orqali yuboring.
Mahsulotga umumiy nuqtai

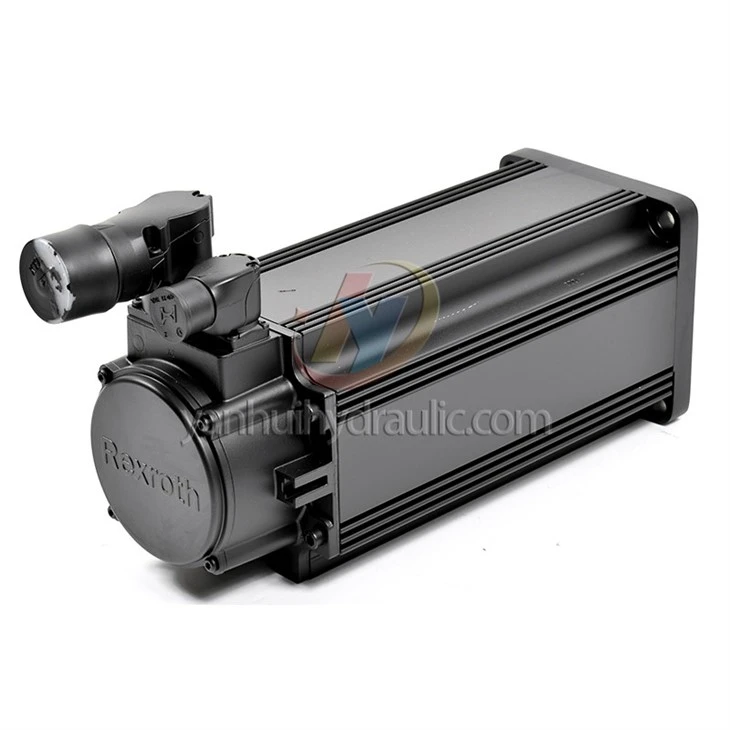

▔▔MSK071D-0300-NN-M1-UG1-NNNN Rexroth IndraDyn S MSK seriyasiga tegishli yuqori unumdor, aniq sinxron servo motordir. Sanoatni avtomatlashtirish va yuqori aniqlikdagi harakatni boshqarish ilovalari uchun maxsus ishlab chiqilgan ushbu vosita barqaror dinamika, yuqori moment zichligi va qat'iy pozitsiyani qayta aloqani ta'minlashda ustundir. U murakkab gidravlik-servo gibrid tizimlarda, ko'p o'qli dastgoh asboblarida, bosma uskunalarda va ilg'or avtomatlashtirilgan yig'ish xujayralarida tezkor tezlikni tartibga solish, yuqori aniqlikdagi joylashishni aniqlash va aniq uzluksiz boshqaruvni amalga oshirish uchun haydovchi kontrollerlari bilan bir qatorda muammosiz ishlash uchun mo'ljallangan.
Asosiy afzalliklari
▔▔
- Yuqori quvvat zichligi va dinamik javob: 71-ramkali ixcham dizayn 20 Nm (100 K termal reyting) gacha bo'lgan uzluksiz momentni va 52,5 Nm gacha bo'lgan eng yuqori momentni ta'minlaydi, bu tez tezlashish va dinamik sekinlashuv profillarini ta'minlaydi.
- Yuqori-Aniqlikdagi optik aloqa: Hiperface interfeysi (128 signal davri) bilan o'rnatilgan ko'p burilishli mutlaq enkoder, quvvat aylanishlarida batareya bilan quvvatlangan inqilob xotirasini tiklashni talab qilmasdan-mutlaq pozitsiya ma'lumotlarini beradi.
- Integratsiyalashgan elektr bilan bo'shatilgan ushlab turish tormozi: Oʻrnatilgan-23 Nm ushlab turuvchi tormoz quvvat oʻchirilganda yoki favqulodda toʻxtash-vaqtlarida statik oʻqni ushlab turishini taʼminlaydi va tasodifiy vertikal yoki yukning harakatlanishini oldini oladi.
- Texnik xizmat koʻrsatish-Bepul tabiiy konveksiyali sovutish: Passiv sirt sovutish dizayni fan tebranishini, tashqi shovqinni, yordamchi sovutish elektr uzatish liniyalarini va muntazam filtrga texnik xizmat ko'rsatishni yo'q qiladi.
- Ko'p qirrali elektr aloqasi: 240-darajada aylanadigan enkoder konnektori mavjud boʻsh joy cheklangan shkaf va mashina korpuslarida moslashuvchan kabel yoʻnalishi uchun.
- Sanoat chidamliligi: Chang, namlik va yuqori muhit ish haroratiga yuqori qarshilik uchun IP65 himoya standarti va 155 (F) sinf issiqlik izolatsiyasi.
-
Texnik spetsifikatsiyalar
▔▔
| Parametr nomi | MSK071D-0300 standarti | MSK071C-0300 varianti | Birliklar |
| To'xtash holatidagi doimiy moment (60K) | 12.0 | 8.5 | Nm |
| To'xtash holatidagi doimiy moment (100K) | 13.5 | 9.8 | Nm |
| Maksimal maksimal moment | 32.0 | 23.0 | Nm |
| To'xtab turganda uzluksiz oqim | 10.2 | 7.8 | A |
| Maksimal oqim | 42.5 | 32.0 | A |
| Maksimal aylanish tezligi | 4200 | 4700 | rpm |
| Rotor inertsiyasi | 0.00170 | 0.00110 | kg*m2 |
| Issiqlik vaqti doimiysi | 45 | 40 | min |
| Himoya klassi | IP65 | IP65 | - |
| Atrof muhitning maksimal ish harorati | -20 dan +40 gacha | -20 dan +40 gacha | daraja C |
| Ruxsat etilgan saqlash harorati | -20 dan +80 gacha | -20 dan +80 gacha | daraja C |
| Massa / vazn | 13.2 | 10.5 | kg |
Konfiguratsiya parametrlari
▔▔MSK071D-0300-NN-M1-UG1-NNNN uchun toʻliq model kodlari taqsimoti uning oʻziga xos konstruktiv va elektr parametrlarini koʻrsatadi:
- Dvigatel ramkasining o'lchami:MSK071 (70 mm gardish o'lchami sinfi, o'rtacha quvvat zichligi)
- Ramka uzunligi:D (Yuqori uzluksiz to'xtash momenti uchun uzun ramka uzunligi)
- O'rash kodi:0300 (400V/480V inverter manbai uchun optimallashtirilgan standart tezlik reytingi)
- Sovutish rejimi:NN (Tabiiy konvektsiya,-ventilyatsiya qilinmagan passiv sirt sovutish)
- Kodlovchi turi:M1 (Optik kodlovchi, ko'p{1}}burilish mutlaq, EnDat 2.1 / Hiperface protokoli qo'llab-quvvatlanadi)
- Elektr aloqasi:UG1 (aylanuvchi elektr vilkasi ulagichi, standart o'ng burchakli gardish korpusi)
- Milya dizayni:Kalitsiz tekis mil, o'rnatilgan mil muhrlash halqasi
- Tormozni ushlab turish:NNNN (o'rnatilgan mexanik ushlab turish tormozisiz standart dvigatel versiyasi)
Asosiy materiallar va komponentlar
▔▔
- Doimiy magnitlar:Rotorga o'rnatilgan yuqori-navbatli NdFeB (Neodimiyum Temir Bor) doimiy magnitlari maksimal magnit oqim zichligini, yuqori demagnetizatsiyaga chidamliligini va 150 ° S gacha bo'lgan yuqori issiqlik barqarorligini ta'minlaydi.
- Milya yig'ilishi:Uzluksiz dinamik radial yuklarga nisbatan yuqori burilish qat'iyligi va aşınmaya bardoshliligini ta'minlovchi aniq-yerli yuqori-qotishma konstruktiv po'lat shaft.
- O'rash izolyatsiyasi:155 (F) sinfidagi izolyatsiya tizimi yuqori{1}}dielektrik mis magnitli sim va issiqlikka chidamlilik va namlikka chidamliligi uchun epoksi vakuumli singdirishdan foydalanadi.
- Uy-joy:Strukturaning yaxlitligi va passiv issiqlik tarqalishi uchun-quyma{1}}yuqori cho‘zilgan alyuminiy qotishma korpusi-yuzasi kukun bilan qoplangan.
- Milya qistirmalari:Ftoruglerodli kauchuk (FKM / Viton) radial milya muhr halqasi sintetik moylar, sovutish suvi va sanoat gidravlik suyuqliklarga nisbatan suyuqlikni muhrlash mosligini ta'minlaydi.
Qadoqlash va transportni muhofaza qilish
▔▔
- Birlamchi qadoqlash:Elektrostatik deşarj (ESD) himoya polietilen plyonka va bug 'korroziya inhibitori (VCI){0}}zangga qarshi plyonka bilan o'ralgan.
- Shokni yumshatish:Yuqori zichlikdagi kengaytirilgan poliuretan (EPU) ko'pikli qo'shimchalar-mos keladigan-motor romini o'rab oladi, bu esa joy almashishning oldini oladi va tashish paytida tushish/zarba kuchlarini o'zlashtiradi.
- Xavfsiz ankraj:Og'ir{0}}karton tashqi o'rami ichki burchak chekkalari va ikki-tasma polipropilen tasma bilan mustahkamlangan.
- Ommaviy va eksport palletizatsiyasi:Koʻp birlik joʻnatish uchun konteynerlar ISPM-15 ta issiqlik bilan ishlov berilgan yogʻoch tagliklarga- qoʻyiladi, ogʻir plastik oʻramga issiqlik bilan kichraytiriladi va intermodal yuk tashishdan omon qolish uchun poʻlat bogʻichlar bilan mahkamlanadi.
Ailovalar
▔▔1. Servo{1}}gidravlik o‘zgaruvchan tezlikli nasos drayverlari (Sytronix tizimlari)
Dinamik elektro{0}}gidravlik quvvat bloklarida bu dvigatel to‘g‘ridan-to‘g‘ri ichki tishli nasoslarga yoki eksenel pistonli nasoslarga ulanadi. U dinamik ravishda vosita tezligi va momentini bosim va oqim talabiga moslashtiradi:
- Funktsiya: Yopiq-paslanmali bosimni ushlab turish va oqimni tez almashtirishni amalga oshiradi. Tizim bosimiga yetganda, vosita aylanish tezligiga-pastga tushadi, bu esa o'zgarmas-tezlikli induksion nasoslarga nisbatan energiya sarfini 70 foizga kamaytiradi.
- Uskunalar: Shlangi inyeksion kalıplama mashinalari, quyma{0}}presslar, gidravlik shtamplash presslari va gidravlik bukuvchi tormozlar.
2. Yuqori-Aniqlikdagi dastgoh asboblarining ikkilamchi oʻqlari
- Funktsiya: Avtomatlashtirilgan asbob almashtirgichlarni (ATC), indekslanuvchi aylanuvchi stollarni va qo'zg'almas holatda silliq harakat va yuqori ushlab turish momentini talab qiluvchi yordamchi besleme o'qlarini boshqaradi.
- Uskunalar: CNC freze dastgohlari, vertikal ishlov berish markazlari va ko'p o'qli torna-.
3. Qadoqlash va aylanuvchi kesish-O‘chirish / oziqlantiruvchi stansiya
- Funktsiya: Uzluksiz indekslash sikllarida yuqori tezlanishni talab qiluvchi aylanma ko‘ndalang{0}}kesuvchilar va yuqori-tezlikli plyonkali rulolarni boshqaradi.
- Uskunalar: Vertikal shakl-to'ldirish-muhrli qadoqlash mashinalari, uzluksiz aylanadigan qoliplar va fleksografik bosma mashinalar.
Tegishli modellar
▔▔| Model identifikatori | Ramka / Uzunlik | O'rash turi | Fikr-mulohaza birligi | Tormoz o'z ichiga oladi |
| MSK071D-0300-NN-M1-UG1-NNNN | 071 / D | Standart 0300 | Ko'p{0}}burilish Absolute (M1) | Yo'q |
| MSK071D-0300-NN-M1-UG1-B999 | 071 / D | Standart 0300 | Ko'p{0}}burilish Absolute (M1) | Ha (tormozni ushlab turish) |
| MSK071C-0300-NN-M1-UG1-NNNN | 071 / C | Standart 0300 | Ko'p{0}}burilish Absolute (M1) | Yo'q |
| MSK071D-0450-NN-M1-UG1-NNNN | 071 / D | Yuqori tezlik 0450 | Ko'p{0}}burilish Absolute (M1) | Yo'q |
| MSK071D-0300-FN-M1-UG1-NNNN | 071 / D | Standart 0300 | Suyuq sovutish (FN) | Yo'q |
| MSK060C-0300-NN-M1-UG1-NNNN | 060 / C | Yilni 0300 | Ko'p{0}}burilish Absolute (M1) | Yo'q |
TSS
▔▔Savol: MSK071D-0300-NN-M1-UG1-NNNN modelining aniq konfiguratsiyasini qanday tasdiqlashim mumkin?
Javob: Qism raqamining har bir segmentini dekodlash: MSK071 ramka o‘lchamini, D uzunligini, 0300 o‘rash kuchlanishining ko‘rsatkichini, NN tabiiy konveksiya sovishini, M1 ko‘p burilishli mutlaq optik enkoderni, UG1 aylanuvchi vilka ulanishi yo‘nalishini va NNNN mexanik ushlab turuvchi tormoz o‘rnatilmaganligini bildiradi.
Savol: Mavjud servo motorni ushbu modelga almashtirishda qanday asosiy parametrlarga mos kelishi kerak?
Javob: Siz to'rtta asosiy parametrni tekshirishingiz kerak: mexanik gardish o'lchamlari va mil diametri, o'rashning qayta aloqa turi (M1 optik kodlovchi protokoli), qo'zg'aysan boshqaruvchisi inverter chiqishiga mos keladigan elektr uzluksiz/cho'qqi oqimi va ushlab turish tormozining mavjudligi yoki yo'qligi (NNNN va tormoz varianti).
Savol: Bu motor to‘g‘ridan-to‘g‘ri suvga cho‘mish yoki yuqori bosimli gidravlik suyuqlik bilan bevosita aloqa qilish uchun mosmi?
Javob: Dvigatel standart Viton mil qistirmalari bilan IP65 himoya darajasiga ega, bu esa sovutish suvi va gidravlik moylarning chayqalishiga mos keladi. Biroq, u suyuqlikni doimiy ravishda suvga cho'mdirish yoki yuqori-bosimli milni tashqi chayqalishdan himoyalovchilarsiz o'tkazish uchun mo'ljallanmagan.
